Станок вертикально-фрезерный с ЧПУ F150 TC, Optimum

НДС 0 %
  • Под заказ

Цену уточняйте

+7 показать номер
  • +7 показать номер
  • Адрес и контакты

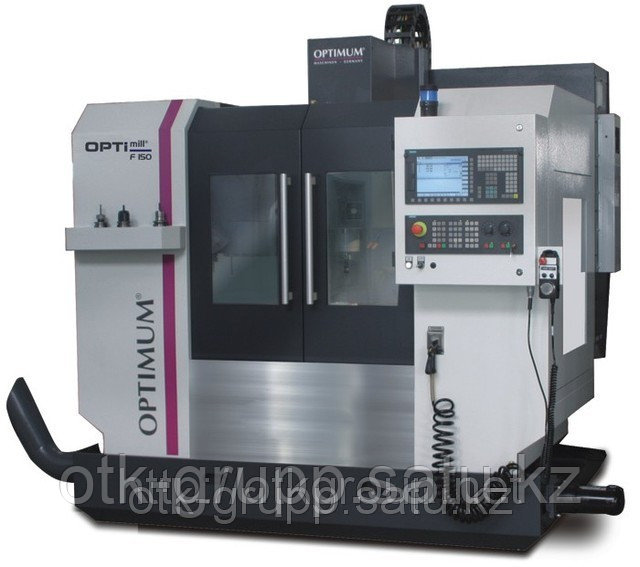

Станок вертикально-фрезерный с ЧПУ F150 TC, Optimum
Станок вертикально-фрезерный с ЧПУ F150 TC, OptimumПод заказ
Цену уточняйте
+7 показать номер
  • +7 показать номер

Описание

Общая потребляемая мощность - 25 кВт 380 В ~50 Гц, Привод шпинделя - 12 кВт (S1: 9 кВт), Крутящий момент шпинделя - 57 Нм, Насос подачи СОЖ - 1,27 кВт, Вес - 3т
Главные аргументы: качество, эффективность и цена
Мощный, точный, скоростной и надежный станок.
Инновационная система ЧПУ Siemens Sinumerik 828D.
Жесткая тяжелая конструкция.
Высокая производительность.
Линейные направляющие на всех осях обеспечивают высокую скорость установочных перемещений.
Автоматический сменщик инструментов на 16 инструментальных позиций.
Высокая надежность: станина изготовлена из высококачественного серого чугуна марки MEEHANITE.
Прецизионно отшлифованный стол с четырьмя Т-образными пазами.
Многочисленные ребра жесткости основания исключают его перекос при больших нагрузках.
Прецизионно отшлифованные предварительно нагруженные высокопроизводительные шариковые винты Ø32 x P8 x C3 по всем трем осям.
Прямой привод серводвигателей с высоким крутящим моментом по всем трем осям.
Система подачи СОЖ с баком емкостью 210 литров.
Транспортер для удаления стружки.
Чистящий пневмопистолет для очистки зоны резания.
Телескопические защитные кожухи на всех трех осях.
Разъемы RJ45, USB и электропитание 220 В.
2 года гарантии на систему ЧПУ Siemens.
Радиатор электрошкафа
Система удаления стружки
Сменщик инструмента
Чистящий пневмопистолет
Эффективный отвод тепла из электрошкафа станка Предотвращает перегрев компонентов электрики и системы управления
Эффективная утилизация стружки Всегда чистая рабочая зона
Автоматический магазин на 16 инструментов Максимальная длина инструмента 300 мм
Легкая очистка рабочей зоны
Система ЧПУ Sinumerik 828D
Электронный маховик
Конструкция станка
Идеально подходит для сложных задач обработки и демонстрирует высокий уровень динамики и точности Поддерживает интеллектуальные кинематические трансформации, эффективно работает с инструментом, разрядность 80 бит, графическое программирование и другие высокопроизводительные функции.
Существенно сокращает время наладки Кнопка безопасности Аварийная кнопка
Мощная и надежная машина, современное воплощение идеального станка от OPTIMUM
Основные технические характеристики станка.
Модель
F150 TC
Технические характеристики
Электропитание
Общая потребляемая мощность
25 кВт 380 В ~50 Гц
Привод шпинделя
12 кВт (S1: 9 кВт)
Крутящий момент шпинделя
57 Нм
Насос подачи СОЖ
1,27 кВт
Шпиндель
Конец шпинделя
ISO 40 DIN 69871
Максимальный диаметр торцевой фрезы
63 мм
Максимальный диаметр концевой фрезы
32 мм
Точность
Повторяемость
0,005 мм
Позиционирование
± 0,005 мм
Сменщик инструмента
Количество инструмента
16
Максимальный диаметр инструмента
89 мм
Максимальная масса инструмента
8 кг
Время смены инструмента, инструмент-инструмент
3,5 с
Перемещения
Ось X
760 мм
Ось Y
430 мм
Ось Z
460 мм
Крутящий момент приводов осей
Ось X
6 Нм
Ось Y
6 Нм
Ось Z
11 Нм
Подача по осям
Рабочая подача (оси X, Y, Z)
10 000 мм/мин
Быстрый ход (оси X, Y, Z)
24 000 мм/мин
Число оборотов
Число оборотов шпинделя
10 - 10 000 об/мин
Координатный стол
Расстояние шпиндель-стол
102 - 562 мм
Вылет оси шпинделя
480 мм
Размер стола, Д х Ш
900 х 410 мм
Размер Т-пазов, ширина / количество / между
16 мм / 4 / 102 мм
Максимальная нагрузка на стол
350 кг
Габаритные размеры
Длина
3000 мм
Ширина мм
2050
Высота
2420 мм
Емкость бака СОЖ
210 литров
Масса станка
3020 кг
Рекомендуемые дополнительные принадлежности:
4 ось - управляемый круглый стол с 3-кулачковым патроном и задней бабкой.
4/5 ось - управляемый круглый стол с 3-кулачковым патроном.
Высокоскоростной шпиндель 12 000 об/мин
Система внутреннего охлаждения инструмента с подводом СОЖ через шпиндель, давление 70 бар, размер отверстий фильтра 0,025 мм.
Кондиционер электрошкафа.
Гидравлические станочные тиски OPTIMUM HCV.
Прецизионные модульные станочные тиски OPTIMUM PNM.

Характеристики

Основные
Производитель  Optimum
Страна производительКитай
Дополнительный сервис   Установка,  Сервисное обслуживание
СостояниеНовое
ЧПУ  Да
Потребляемая мощность  25.0 (кВт)
Параметры сети
Напряжение  380.0 (В)
Частота  50.0 (GHz)
Общие параметры
Вес  3520.0 (кг)
Длина  3000.0 (мм)
Ширина  2050.0 (мм)
Высота  2310.0 (мм)
